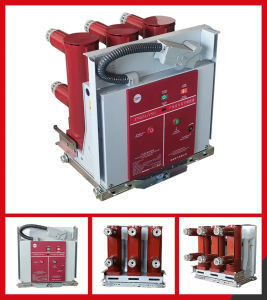

Εγχειρίδιο τύπου Zn63 VS1 -12 πλάγιας τοποθέτησης διακόπτης κενού για υψηλή ικανότητα διάσπασης
Category:
κενός διακόπτης
Payment Method:
Λ/Κ, Τ/Τ
Specifications
Σχήμα αριθ.:
Zn63 (VS1) -12
Σπάζοντας ικανότητα:
Διακόπτες υψηλής τάσης
Λειτουργία:
Χειρωνακτικός τύπος
Ταχύτητα:
Διακόπτης κυκλώματος κανονικού τύπου
Μέσο σβήσιμο τόξου:
Κενό
Εγκατάσταση:
Καθορισμένο
Δομή:
Επανακλειστήρας
Αριθμός Πολωνών:
3
Τύπος:
Διακόπτης κυκλώματος
Λειτουργία:
Συνηθισμένος διακόπτης κυκλωμάτων, προστασία κατά της βλάβης διακόπτη κυκλώματος, προστασία κατά του
Εμπορικό σήμα:
Witry OEM
Πακέτο μεταφοράς:
Εξαγωγική τυποποιημένη ξύλινη θήκη
Προδιαγραφές:
12 kV
Καταγωγή:
Σάντονγκ Κίνα
Κωδικός ΕΣ:
8535210000
Λιμάνι:
Τσιντάο, Κίνα
Introduction
Βασικές πληροφορίες.
Σχήμα αριθ.
Zn63 (VS1) -12
Δυνατότητα διάσπασης
Διακόπτες υψηλής τάσης
Λειτουργία
Τύπος χειροκίνητος
Ταχύτητα
Διακόπτης κυκλώματος κανονικού τύπου
Μέσο σβήσιμο τόξου
Κενό
Εγκατάσταση
Καθορισμένο
Δομή
Επανακλειστήρας
Αριθμός πόλων
3
Τύπος
Διακόπτης κυκλώματος
Λειτουργία
Συνηθισμένος διακόπτης κυκλωμάτων, προστασία κατά της βλάβης διακόπτη κυκλώματος, προστασία κατά του υπερστροφικού ρεύματος, προστασία κατά της υπερτάσης (OVP)
Πιστοποίηση
ISO9001-2000, CCC
Εμπορικό σήμα
Witry OEM
Πακέτο μεταφοράς
Εξαγωγική τυποποιημένη ξύλινη θήκη
Προδιαγραφές
12kv
Καταγωγή
Σάντονγκ Κίνα
Κωδικός ΕΣ
8535210000
Περιγραφή του προϊόντος
Σύνοψη του προϊόντος
VS1 (ZN63A) τύπου εσωτερικού διακόπτη κενού υψηλής τάσης (εφεξής "διακόπτης" είναι ο εσωτερικός διακόπτης που χρησιμοποιείται για ηλεκτρικό σύστημα 12 kV)εξοπλισμός δικτύου ηλεκτρικής ενέργειας καθώς και μονάδα προστασίας και ελέγχου του εξοπλισμού ηλεκτρικής ενέργειας σε βιομηχανικές και μεταλλευτικές επιχειρήσεις;ΚατόπινΟ διακόπτης κυκλώματος κενού είναι ιδιαίτερα κατάλληλος για συχνή λειτουργία με ονομαστικό ρεύμα εργασίας ή για πολλαπλές περιόδους διακοπής ρεύματος βραχυκύκλωσης.
Είναι λειτουργικού μηχανισμού και διακόπτη ενσωματωμένου σχεδιασμού.Μπορεί να χρησιμεύσει ως σταθερή μονάδα εγκατάστασης ή να είναι εξοπλισμένη με ειδικό μηχανισμό τροφοδοσίας για να σχηματίσει την αποσύρσιμη μονάδα;
Υπηρεσίακατάσταση
α) θερμοκρασία περιβάλλοντος: μέγιστη +40oC;ελάχιστο-15oC
β) Ατμοσφαιρική υγρασίαDμέση RH ≤ 95%·
Μέση μηνιαία RH ≤ 90%,
Ημερήσια μέση πίεση ατμού ≤2 και περίοδος·2×10-3MPa&colon·
Η μέση μηνιαία πίεση ατμού ≤ 1 περίοδος·8×10-3MPa
c) Υψόμετρο; ≤2000 m
Δ) σεισμική ένταση: όχι μεγαλύτερη από 8
ε)Σε χώρους χωρίς στάγματα νερού, εμπρηστικούς και εκρηκτικούς κινδύνους, χημικά διαβρωτικά αέρια ή ισχυρές δονήσεις.
ΤεχνικήΠροδιαγραφή
| Αριθμός και περίοδος | Άρθρα | Μονάδα | Παράμετροι | ||
| 1 | Διάταξη | kV | 12 | ||
| 2 | (1 λεπτό)Διορισμένη συχνότητα ισχύος μικρής διάρκειας αντέχει στην τάση (1min) | 42 | |||
| 3 | Διορισμένη ισχύς ηλεκτροπληξίας αντέχει στην τάση (αύξησης ) | 75 | |||
| 4 | Διορισμένη συχνότητα | Hz | 50 | ||
| 5 | Κατηγοριοποιημένο ρεύμα | Α | 630 1250 | 1250 1600 2000 2500 3150 | 1250 1600 2000 2500 3150 |
| 6 | Διορισμένο ρεύμα διακοπής βραχυκυκλώματος | kA | 25 | 31η περίοδος·5 | 40 |
| 7 | Διορισμένο βραχυπρόθεσμο ρεύμα αντοχής | 25 | 31η περίοδος·5 | 40 | |
| 8 | Ονομαστική διάρκεια βραχυκυκλώματος | σ | 4 | ||
| 9 | Κατηγοριακή μέγιστη αντοχή ρεύματος | kA | 63 | 80 | 100 |
| 10 | Διορισμένο ρεύμα κλεισίματος βραχυκυκλώματος | 63 | 80 | 100 | |
| 11 | [1min]Δευτερογενές κύκλωμα συχνότητα ισχύος αντέχουν τάση (1min] | V | 2000 | ||
| 12 | Αξιολογημένο single/back να ρεύμα διάσπασης της τράπεζας πίσω πυκνωτή | Α | 630 & 400 & 800 & 400 για 40kA&rpar | ||
| 13 | Κατηγοριοποιημένο ρεύμα εισόδου στην τράπεζα πυκνότητας του πυκνωτή | kA | 12.5 (συχνότητα όχι μεγαλύτερη από 1000Hz) | ||
| ΠερίπουΟςΓΠληθυσμός Η Shandong Witry Electric Co., Ltd. είναι μια επαγγελματική επιχείρηση ηλεκτρικού εξοπλισμούβρίσκεται στην επαρχία Shandong ανατολικά της Κίνας&comma,ενσωμάτωση Έρευνα και ανάπτυξη, σχεδιασμός.Κατασκευή& κόμμα;προμήθεια και εξαγωγή. Τα κύρια προϊόντα είναι η μεταφορά και η μετατροπή υψηλής τάσης εξοπλισμός και καλώδια υψηλής και χαμηλής τάσηςΤραπέζιΤα προϊόντα χρησιμοποιούνται ευρέως στην ηλεκτροπαραγωγή, τη μεταλλουργία, τη χημική βιομηχανία, τα μηχανήματα, την ιατρική.εξόρυξηΤεξιδιωτικές και άλλες βιομηχανίες. |
| Αποστολή & Όραμα ΤχινκΕπκαι να το κάνειςΕπΠερισσότερα, κάνουν τους πελάτες να κάνουν λιγότερα. Να είσαιΠιο αποτελεσματικά, κάνουν τους πελάτες πιο ωφέλιμους. Αντιπροσωπεύεις με την ποιότητα, δημιουργείς φήμη με την εξυπηρέτηση. Ειλικρινά συμπεριφέρεστε στους επισκέπτες. Κάντε φίλους στις επιχειρήσεις. WΕμείς δεσμευόμαστε να παράγουμε μόνο τα προϊόντα υψηλής ποιότητας που πληρούν ή υπερβαίνουν τις προσδοκίες και τις απαιτήσεις των πελατών μας.ικανοποίηση των πελατών με την παροχή των καλύτερων προϊόντων και υπηρεσιών εγκαίρως και χωρίς ελαττώματαΘα το πετύχουμε αυτό μεμονωμένα και εταιρικά μέσω δοκιμασμένων και αποδεδειγμένων διαδικασιών και ελέγχους στο Σύστημα Ποιότητας μας και με συνεχή εστίαση και προσπάθεια για συνεχή βελτίωση |
| Οι υπάλληλοί μας Η δική μαςΟι εργαζόμενοι αποτελούνται από έμπειρους, καλά προσανατολισμένους και αφοσιωμένους μηχανικούς, τεχνικούς, στελέχη πωλήσεων και στελέχη διαχείρισης. Η εταιρεία μας διαθέτει μια ισχυρή τεχνική ομάδα και όλα τα καιρικά παρέχουν βολική γρήγορη προ-πώληση και μετά την πώληση υπηρεσία και λεπτομερείς τεχνικές λύσεις μηχανικής. |
| Ο εξοπλισμός και η διαχείρισή μας Το εργοστάσιο μας καλύπτει έκταση 100000 τετραγωνικών μέτρων και διαθέτει 18 εργαστήρια.αυτοματοποιημένη γραμμή παραγωγής άκρων σκάλας&commaΈχει περισσότερα από 100 σετ εισαγόμενου εξοπλισμού επεξεργασίας CNC και εξοπλισμού δοκιμών ακρίβειας. Κάθε διαδικασία έχει αυστηρό έλεγχο ποιότητας και τεχνολογία επεξεργασίας και τα προϊόντα συμμορφώνονται πλήρως με τα εθνικά πρότυπα και την IEC(Διεθνής Ηλεκτροτεχνική Επιτροπή)Η εταιρεία έχει επιτυχώς αποκτήσει το σύστημα διαχείρισης ποιότητας ISO9001 και OHSAS18001.Πιστοποίηση συστήματος διαχείρισης υγείας και ασφάλειας στην εργασία 2007; |
